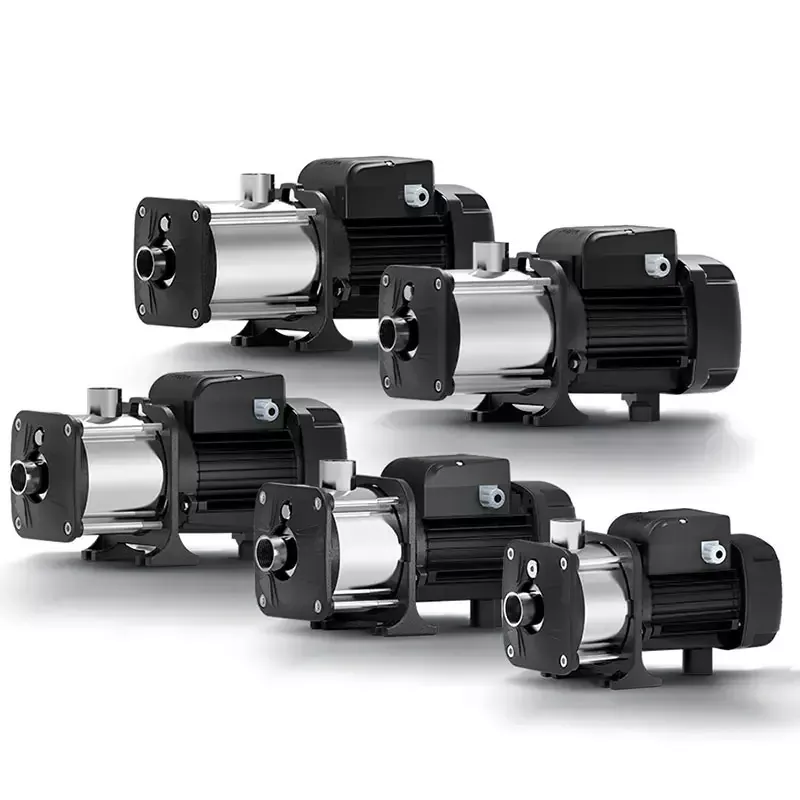

Pompa a pressione multistadio

Con una portata massima di 7 m³/h, la pompa a pressione multistadio è in grado di gestire un'ampia gamma di fluidi, tra cui acqua potabile, acqua proveniente da pozzi o pozzi trivellati e persino acqua calda fino a 105°C. Ciò lo rende una scelta eccellente per l'uso in molti settori, dall'agricoltura e l'estrazione mineraria alla produzione di alimenti e bevande.

Una delle caratteristiche principali della pompa CHM-4 è il suo design compatto e leggero. Ciò semplifica l'installazione e il funzionamento, anche in spazi ristretti. La pompa è inoltre progettata per ridurre il rumore e le vibrazioni, garantendo un funzionamento silenzioso ed efficiente.

Un'altra caratteristica importante della pompa centrifuga multistadio in acciaio inossidabile CHM-4 è la sua efficienza energetica. Il design della pompa garantisce un consumo energetico inferiore rispetto ad altre pompe di capacità simile, consentendoti di risparmiare sui costi energetici a lungo termine.

La pompa a pressione multistadio è anche altamente versatile, con un'ampia gamma di personalizzazioni disponibili per soddisfare le vostre specifiche esigenze di pompaggio. Puoi scegliere tra una varietà di opzioni di motore, dimensioni di ingresso e uscita e giranti per garantire che la pompa sia perfettamente adatta alla tua applicazione.

La pompa centrifuga multistadio orizzontale in acciaio inossidabile serie CHM è un prodotto relativamente maturo attualmente sul mercato che presenta struttura compatta e funzionamento stabile, basso rumore di funzionamento, efficienza fino al 44-70%. Tutti i componenti per il passaggio dell'acqua sono realizzati in acciaio inossidabile AISI304. È ampiamente utilizzato in

1. Sistema di raffreddamento dell'aria condizionata e sistema HVAC

2. Trattamento dell'acqua: pulizia dell'acqua e filtraggio dell'acqua

3. Sistema di approvvigionamento idrico: consegna di condutture e potenziamento dell'edificio

4.  Industria della pesca e agricoltura: acquacoltura, irrigazione a pioggia e irrigazione a goccia

Dettagli del prodotto

Dati sulle prestazioni

Modello	Energia kw	Flusso massimo m³/h	Testa massima m	Punto valutato (Flusso@Testa)	Girante Qtà
CHM4-2	0.37	6.8	19.5	4m³/h@15m	2
CHM4-3	0.55	6.8	29.5	4m³/h@23m	3
CHM4-4	0.75	6.9	40	4m³/h@31m	4
CHM4-5	0.75	6.9	50	4m³/h@39m	5
CHM4-6	1	7.0	60	4m³/h@46m	6
CHM4-7	1.1	7.0	70	4m³/h@53m	7

Condizioni di lavoro

1. Temperatura del liquido: -15~105°C

2. Temperatura ambiente massima: +45°C

3. Pressione massima: 10 bar

4. Proprietà fisiche medie:

● Acqua pulita o liquido simile (senza fibre, sospende solidi ≤ 3% e diametro ≤ 2 mm)

● Liquido antigelo (componente principale: glicole)

● Liquido leggermente corrosivo (PH 5-9)

● La gomma della guarnizione nella pompa è EPDM (non può essere utilizzata per fornire OLIO MINERALE)

5. Se l'altitudine è superiore a 1000 metri e la viscosità del mezzo è maggiore di quella dell'acqua pulita, è necessario aumentare il margine della pompa dell'acqua per evitare il surriscaldamento del motore.

NO.	Componente	Materiale		NO.	Componente	Materiale
01	Vite	SUS201		20	Vite	SUS201
02	Vite di scarico	AISI304		21	Staffa	HT200
03	O-ring	EPDM		22	Rotore	Albero di saldatura con AISI304
04	Copertura del corpo pompa	HT200		23	Cuscinetto
05	Corpo della pompa	AISI304		24	Bobina di sughero	NBR
06	Dado cieco	AISI304		25	Motore
07	Manica per la posizione della fase finale	AISI304		26	Morsettiera	PBT
08	Diffusore di ingresso	AISI304		27	Scatola terminale	PP
09	Girante	AISI304		28	Vite
10	Manicotto per albero in acciaio al tungsteno	Acciaio al tungsteno		29	Condensatore
11	Supporto Diffusore	AISI304		30	Vite
12	Manicotto dell'albero	AISI304		31	Passacavo	PP
13	Manicotto dell'albero	AISI304		32	Supporto inferiore
14	Diffusore	AISI304		33	Rondella elastica
15	Diffusore di uscita	AISI304		34	Copertina posteriore	HT200
16	Tenuta meccanica	Grafite+SIC		35	Fan	ABS
17	O-ring	EPDM		36	Copertura della ventola	PP
18	Disco di rivestimento	AISI304		37	Vite
19	Guardia caduta	NBR
