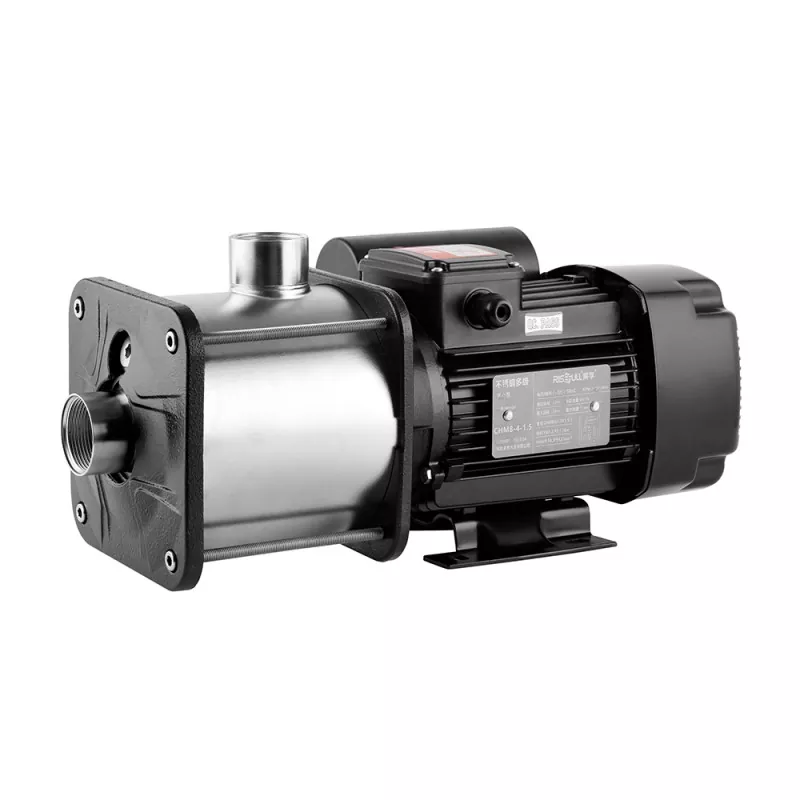

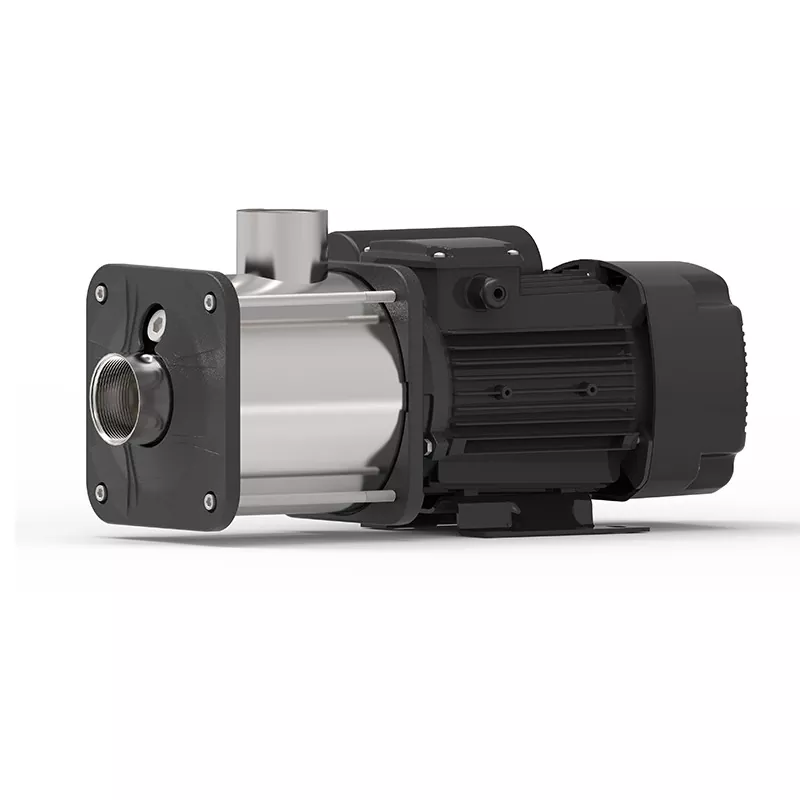

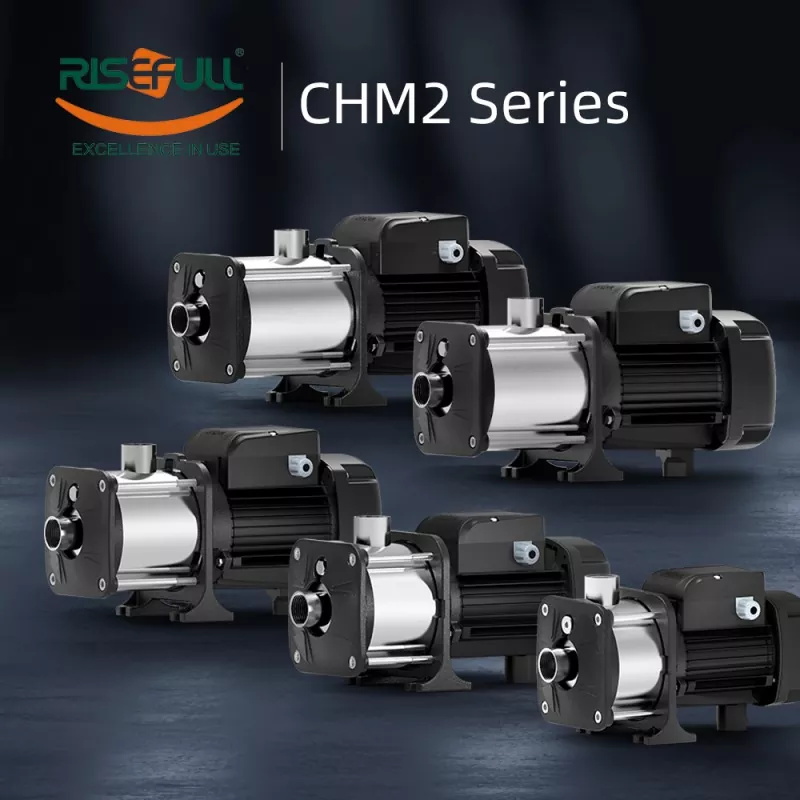

Pompa centrifuga multistadio ad alta prevalenza

Questa pompa è realizzata con materiali in acciaio inossidabile di alta qualità, garantendo prestazioni durature e antiruggine. Grazie al suo design compatto, la pompa CHM-2 può adattarsi a spazi ristretti pur offrendo una portata impressionante fino a 3 m³/h.

Una delle caratteristiche più impressionanti di questa pompa è il suo design multistadio. Con quattro giranti, il CHM-2 può generare alta pressione, rendendolo perfetto per applicazioni che richiedono prevalenza elevata e pompaggio ad alta pressione.

Caratteristiche della pompa centrifuga multistadio ad alta prevalenza:

- Realizzato con materiali in acciaio inossidabile di alta qualità

- Design compatto con una portata fino a 3 m³/h

- Design multistadio con quattro giranti per alta pressione e sollevamento fino a 50 metri

- Facile da installare e utilizzare con basso livello di rumore e lunga durata

- Perfetto per applicazioni domestiche, di irrigazione e commerciali su piccola scala

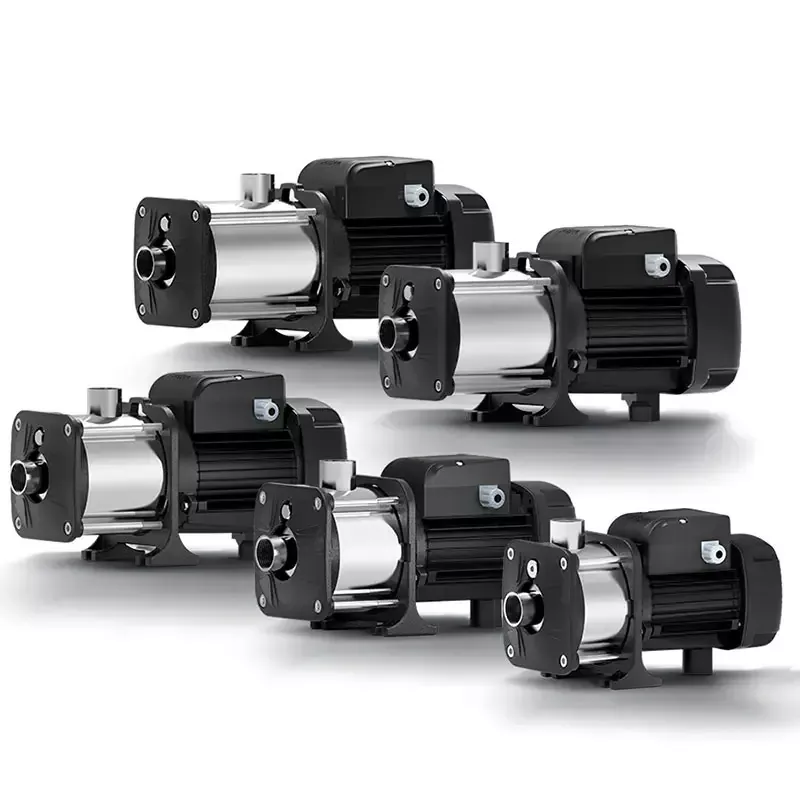

La pompa centrifuga multistadio orizzontale in acciaio inossidabile serie CHM è un prodotto relativamente maturo attualmente sul mercato che presenta struttura compatta e funzionamento stabile, basso rumore di funzionamento, efficienza fino al 44-70%. Tutti i componenti per il passaggio dell'acqua sono realizzati in acciaio inossidabile AISI304. È ampiamente utilizzato in

1. Sistema di raffreddamento dell'aria condizionata e sistema HVAC

2. Trattamento dell'acqua: pulizia dell'acqua e filtraggio dell'acqua

3. Sistema di approvvigionamento idrico: consegna di condutture e potenziamento dell'edificio

4.  Industria della pesca e agricoltura: acquacoltura, irrigazione a pioggia e irrigazione a goccia

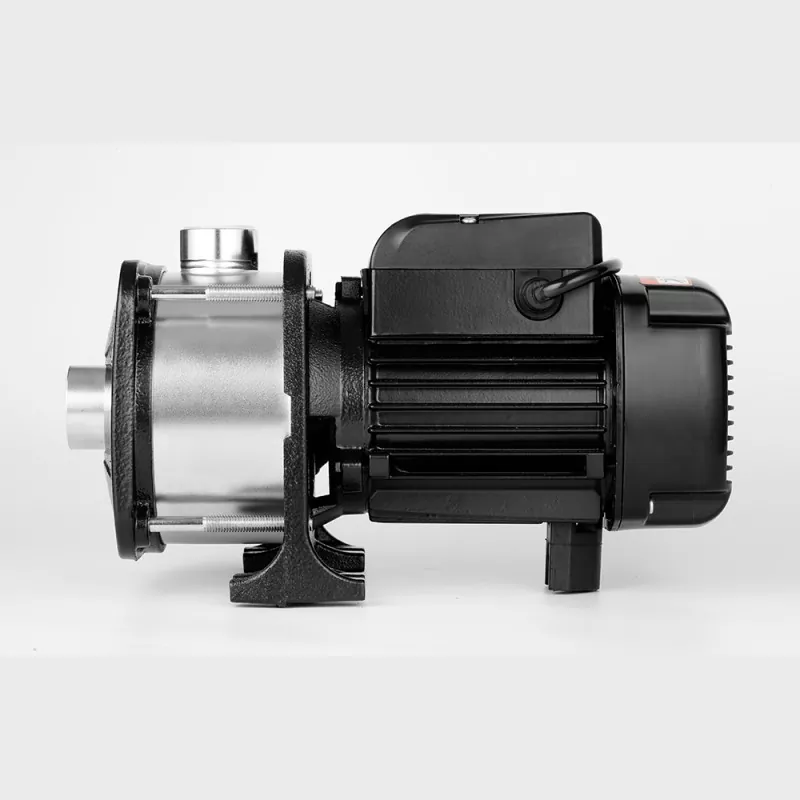

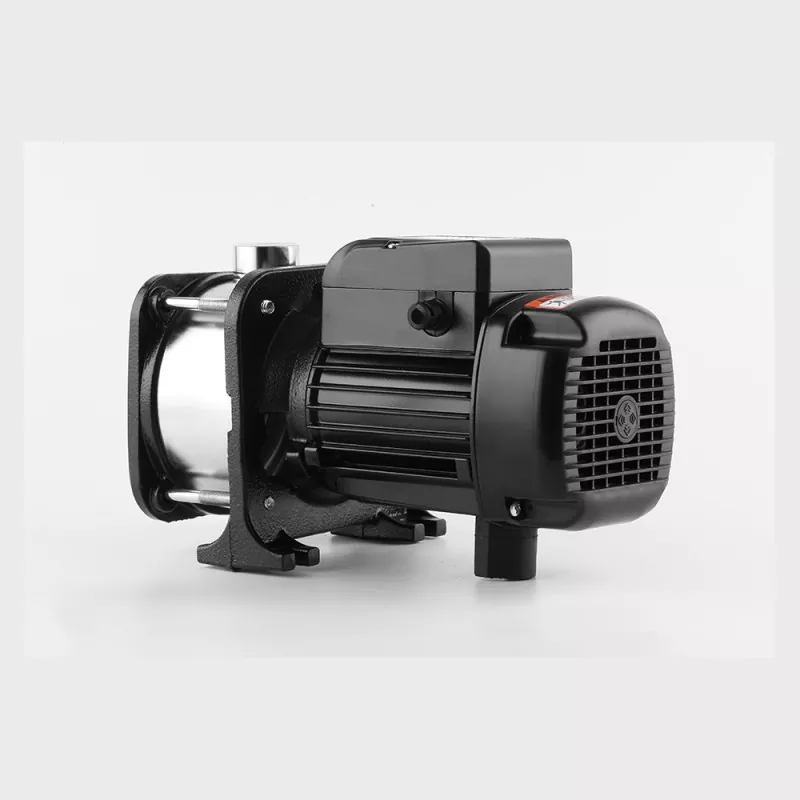

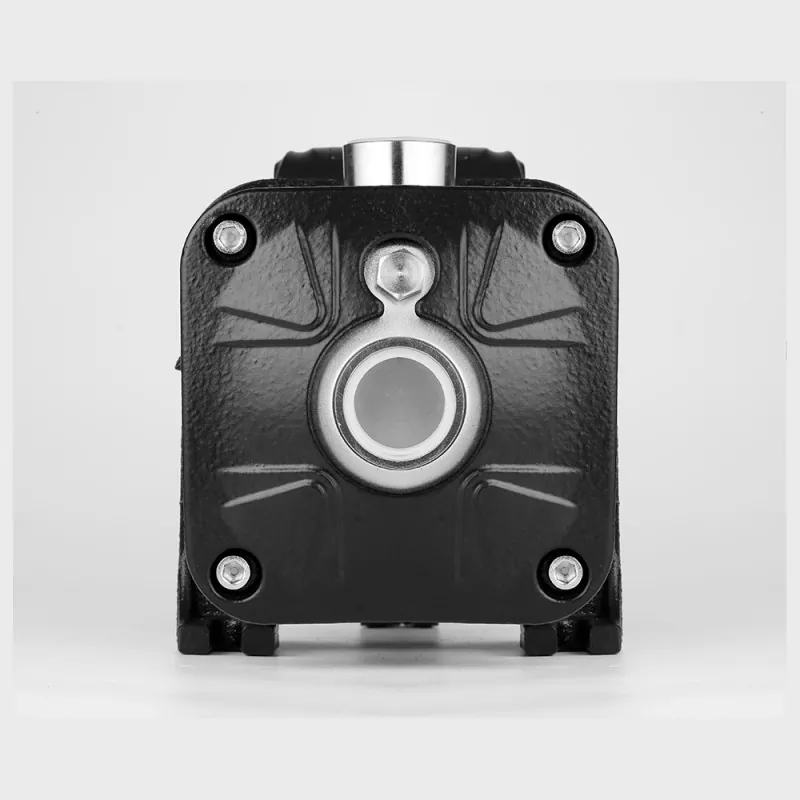

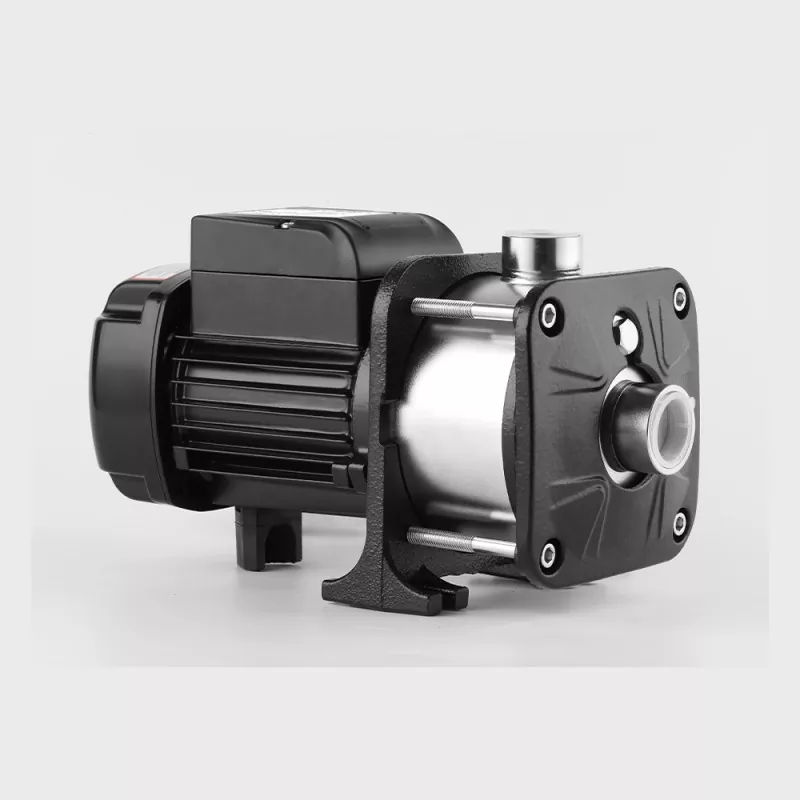

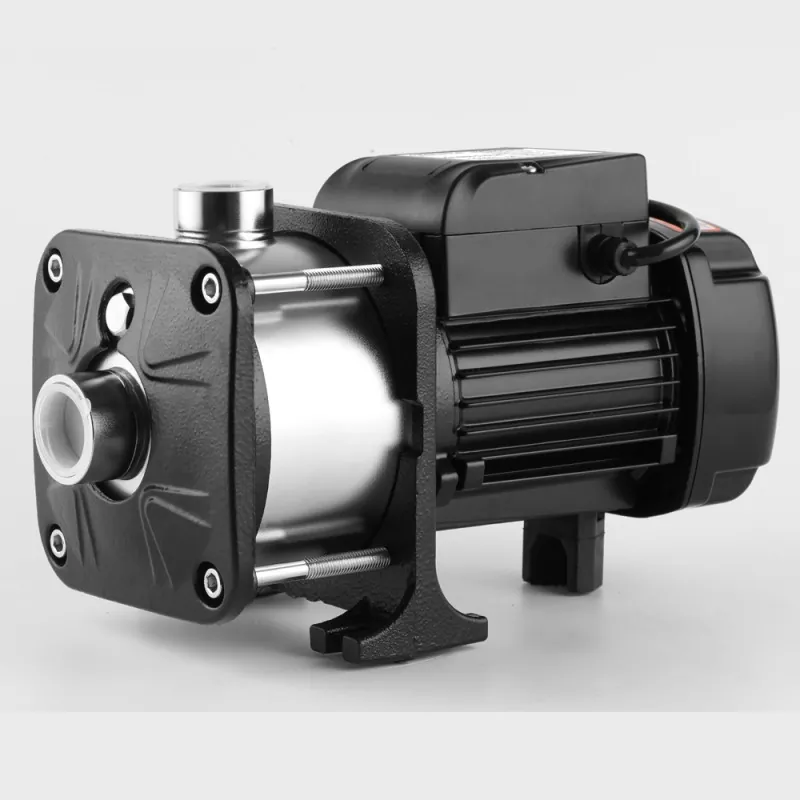

Dettagli del prodotto

Dati sulle prestazioni

Modello	Energia kw	Flusso massimo m³/h	Testa massima m	Punto valutato (Flusso@Testa)	Girante Qtà
CHM2-2	0.33	4.4	19.5	2m³/h@18m	2
CHM2-3	0.37	4.5	29.5	2m³/h@24m	3
CHM2-4	0.55	4.5	40	2m³/h@32m	4
CHM2-5	0.65	4.6	50	2m³/h@40m	5
CHM2-6	0.75	4.6	60	2m³/h@47m	6
CHM2-7	0.9	4.6	70	2m³/h@57m	7

Condizioni di lavoro

1. Temperatura del liquido: -15~105°C

2. Temperatura ambiente massima: +45°C

3. Pressione massima: 10 bar

4. Proprietà fisiche medie:

● Acqua pulita o liquido simile (senza fibre, sospende solidi ≤ 3% e diametro ≤ 2 mm)

● Liquido antigelo (componente principale: glicole)

● Liquido leggermente corrosivo (PH 5-9)

● La gomma della guarnizione nella pompa è EPDM (non può essere utilizzata per fornire OLIO MINERALE)

5. Se l'altitudine è superiore a 1000 metri e la viscosità del mezzo è maggiore di quella dell'acqua pulita, è necessario aumentare il margine della pompa dell'acqua per evitare il surriscaldamento del motore.

NO.	Componente	Materiale		NO.	Componente	Materiale
01	Vite	SUS201		20	Vite	SUS201
02	Vite di scarico	AISI304		21	Staffa	HT200
03	O-ring	EPDM		22	Rotore	Albero di saldatura con AISI304
04	Copertura del corpo pompa	HT200		23	Cuscinetto
05	Corpo della pompa	AISI304		24	Bobina di sughero	NBR
06	Dado cieco	AISI304		25	Motore
07	Manica per la posizione della fase finale	AISI304		26	Morsettiera	PBT
08	Diffusore di ingresso	AISI304		27	Scatola terminale	PP
09	Girante	AISI304		28	Vite
10	Manicotto per albero in acciaio al tungsteno	Acciaio al tungsteno		29	Condensatore
11	Supporto Diffusore	AISI304		30	Vite
12	Manicotto dell'albero	AISI304		31	Passacavo	PP
13	Manicotto dell'albero	AISI304		32	Supporto inferiore
14	Diffusore	AISI304		33	Rondella elastica
15	Diffusore di uscita	AISI304		34	Copertina posteriore	HT200
16	Tenuta meccanica	Grafite+SIC		35	Fan	ABS
17	O-ring	EPDM		36	Copertura della ventola	PP
18	Disco di rivestimento	AISI304		37	Vite
19	Guardia caduta	NBR
